Проектирование однозального кинотеатра

ПРОЕКТИРОВАНИЕ ЗРИТЕЛЬНЫХ ЗАЛОВ

Методика проектирования зрительного зала кинотеатров выполняется в зависимости от видазадания на проектирование.

Её первым этапом является определение либо вместимости зала, либо его геометрических размеров.

Условные обозначения, применяемые в расчетных формулах, показаны на рис.1

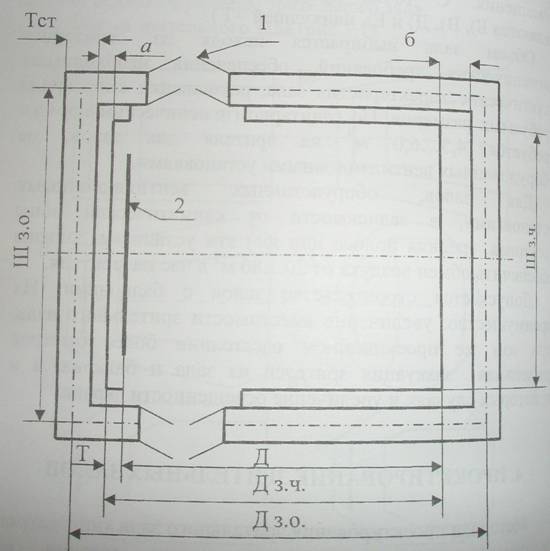

Рис.1. Условные обозначения на плане зала

а - толщина акустической обработки; б - толщина конструкций декоративной обработки; Тст - толщина стены; Т - заэкранное расстояние; Д - длина зрительного зала; Д з.ч. - длина зала в чистоте; Д з.о. - длина зала в осях; Ш з.ч. - ширина зала в чистоте; Ш з.о. - ширина зала в осях.

1 - двери двустворчатые, двойные; 2 - киноэкран. Для расчетов длина зала Д является основной.

Определение геометрических размеров зала прямоугольной формы по заданной вместимости

Целью расчета является определение геометрических размеров зрительного зала.

1. Определяется длина зрительного зала

Д

где N - заданная вместимость зрительного зала;

ф - коэффициент формы зала.

Для определенной формы зала установлены следующие его коэффициенты ф:

  • для залов прямоугольной формы ф = 1,1;
  • для залов трапецеидальной формы ф = 0,95;
  • для залов овальной формы Ф = 1,3.

В соответствии с ОСТ 19-154-2000 [3] длина зала должна быть не более:

  • 36 м для новых кинотеатров и киноустановок;
  • 45 м для действующих кинотеатров.

2. Заэкранное расстояние Т следует выбирать из следующих соображений.

Если кинотеатр малой вместимости, с монофоническим звуковоспроизведением и обычным видом кинопоказа, то киноэкран допустимо располагать на расстоянии Т = 0,2м и громкоговорители следует устанавливать по бокам экрана.

В широкоэкранных кинотеатрах при оснащении монофонической системой звуковоспроизведения громкоговорители размещаются за экраном, при этом заэкранное расстояние должно быть > 0,9 м. Для систем со стереофоническим звуковоспроизведением допустимо задавать значение Т до 1,2 м, что связано с установкой и удобством обслуживания акустических систем.

В широкоформатных кинотеатрах размер заэкранного расстояния увеличивается до 1,5 м, что связано с большими габаритами громкоговорителей.

3. Длина зала в чистоте определяется по формуле

Д з.ч. - Д + Т

4. Длина зала в осях определяется как:

Д з.о. - Д з.ч. + а + б + Тст . (4-3) Для расчетовпо (4.2) и (4.3)допустимо задать следующие величины:

а = (0,05...0,2м), что зависитот конструкции и крепления применяемого акустического материала.

б = (0,2 - 0,6 м), максимальная величина берётся в залах большой вместимости с целью расположения материалов, способствующих рассеиванию звуковой энергии и получению диффузного звукового поля в зале. Меныдая величина применяется в малых залах. Для залов со стереофоническим звуковоспроизведением величина б зависит от конструкции и крепления применяемого акустического материала.

Толщину стены Тст между зрительным залом и аппаратной, в соответствии с требованием [6], следует принять равной длинам двух кирпичей. При длине кирпича 0,25 м и прокладкой слоя цемента между кирпичами допустимо задать Тст = 0,55 м. Толщину наружных стен здания (с целью лучшей звукоизоляции зала) принимают толщиной не менее чем в два кирпича, а внутренние яыполняются толщиной от 0,5 до 2,0 кирпичей.

5. Технология строительства несущих опор зданий и изготовления межэтажных железобетонных перекрытий такова, что расстояние между несущими опорами зданий и длина межэтажных перекрытий должна быть кратной 3 м. Если для вновь проектируемого кинотеатра Д з.о по расчетам получилась не кратной 3 м, то необходимо задать новую величину длины зала в осях Д' з.о., округлив ее до величины. кратной 3 м (округляют в болыпую сторону).

6. После округления уточняютразмеры длины зала в чистоте Д'з.ч. и длины зала Д' по (4.4) и (4.5):

Д'з.ч. = Д'з.о. - (а + б + Тст), (4.4)

Д' = Д' з.ч. - Т . (4.5)

7. Определяется площадь зрительного зала:

S = S уд*N , (4.6) где Sуд - удельная площадь зала на одного зрителя.

В соответствии с [2] принимают S уд равной:

  • в кинотеатрах круглогодичного действия 1 м2;
  • в кинотеатрах сезонного действия 0,9 м2.

Учитывая, что современные стереофонические системы звуковоспроизведения требуют установки в зале кресел, имеющих коэффициент звукопоглощения, приблизительно равный коэффициенту звукопоглощения зрителя, современные фирмы изготовляют кресла более комфортабельные, с более широким расстоянием между подлокотниками. Учитывая также, что для болыней комфортности зрителей в современных залах увеличивают расстояния между рядами, то допустимо задать 8уд до 1,1 м на одного зрителя.

8. По полученной площади зала и его длине в чистоте определяется ширина зала в чистоте:

Ш з.ч. = 8 / Д'з.ч. (4.7)

9. Задаются размерами толщины стен зала Тст и толщиной конструкций декоративной обработки б. По этим величинам определяется ширина зала в осях:

Ш з.о. - Ш з.ч. + 2б + Тст. (4.8)

10. Если вновь проектируемый кинотеатр является самостоятельным, отдельно стоящим зданием и по (4.8) получили Ш з.о., не кратную 3 м, то необходимо задатъ новую величину ширины зала в осях ПГз.о.. округлив ее до величины, кратной 3 м (чаще округляют в большую сторону). После округления уточняют Ш'з.ч.:

Ш'з.ч. =Ш'з.о.-(2б + Тст).

ПРИМЕЧАНИЕ: В дальнейших расчётах участвуют уточненные значения: Д', Д'з.о., Д' з.ч., Ш'з.о. и Ш'з.ч. Для упрощения символ «'» будет опущен.

На этом задача определения геометрических размеров зала прямоугольной формы считается выполненной.
